Что такое навесное буровое оборудование и как оно устроено

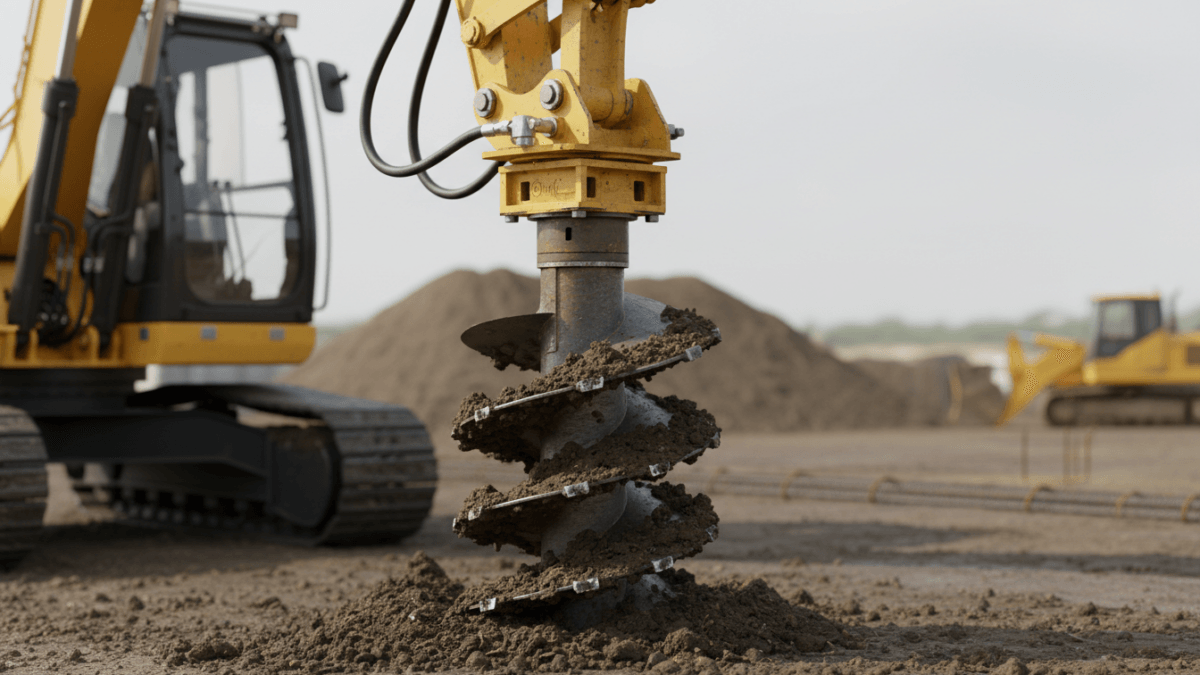

Навесное буровое оборудование — это комплект, который монтируется на базовую машину (экскаватор, трактор или манипулятор) вместо рабочего ковша или иного орудия. Основу комплекта составляют гидравлический привод, редуктор (так называемый гидробур или буровая головка) и сменный рабочий инструмент — шнек. Гидравлика базовой машины передаёт мощность на редуктор, тот преобразует её во вращательный момент и передаёт на шнек, который режет и транспортирует грунт на поверхность.
Важно понимать: гидробур и шнек — это разные компоненты. Гидробур — приводной блок с редуктором, определяющий крутящий момент и скорость вращения. Шнек — сменный рабочий орган, определяющий диаметр и характер бурения. Один гидробур может работать с десятками разных шнеков при условии совместимости посадочного гнезда.
Навесное оборудование монтируется через стандартную быстросъёмную сцепку или жёсткую навеску. Схема подключения гидравлики зависит от производителя и модели базовой машины — об этом подробнее в разделе о совместимости.
Типы шнеков: классификация по конструкции и назначению
Шнеки делятся по нескольким параметрам: форме режущей кромки, шагу витков, типу режущих зубьев и конструкции корпуса. Каждая комбинация этих параметров определяет, в каком грунте инструмент работает эффективно, а в каком — быстро изнашивается или вовсе не справляется.
Земляные (грунтовые) шнеки
Земляные шнеки — наиболее распространённый тип. Они рассчитаны на мягкие и средние грунты: суглинок, супесь, плотную глину, влажный песок. Режущие зубья — твердосплавные пластины из победита или карбида вольфрама, расположенные по спирали. Шаг витков — стандартный, транспортировка выбуренной породы происходит непрерывно по мере углубления.
Диаметры грунтовых шнеков в навесном исполнении — от 100 до 800 мм. Для установки заборных столбов чаще всего используют диаметры 150–250 мм, для свайных фундаментов — 300–600 мм. Длина секции — от 500 мм до 1 500 мм, при необходимости большей глубины шнеки наращивают через штанги-удлинители.
Скальные (каменные) шнеки
Скальные шнеки отличаются усиленным корпусом и конической режущей головкой с зубьями из твердосплавного материала — как правило, это долотообразные или конические резцы типа «pick point». Они предназначены для работы в мёрзлом грунте, щебнистых и гравийных включениях, мягкой скальной породе.
Скорость бурения у скальных шнеков ниже, чем у земляных, но ресурс зубьев при правильном подборе существенно выше. Замена изношенных резцов — штатная операция обслуживания, зубья меняются без демонтажа всего шнека.
Шнеки с удлинителями и телескопические секции
Стандартная секция шнека позволяет бурить на глубину до 1,5–2 м. Для фундаментных свай, опор освещения или скважин под водопровод требуется большая глубина — как правило, 3–6 м. Здесь применяются наборные штанги-удлинители, соединяемые через шестигранный или круглый хвостовик.
Телескопические шнеки — более компактное решение: секции вдвигаются друг в друга при транспортировке и раздвигаются в рабочем положении. Их используют там, где высота рабочего пространства ограничена — например, в теплице или под навесом.
Ледовые и специализированные шнеки
Отдельная категория — ледовые шнеки для бурения через ледяной покров, и шнеки для корчёвки пней с асимметричными лопастями. Для частного строительства они применяются редко, но знать об их существовании полезно: не стоит брать в аренду скальный шнек там, где нужен ледовый, — режущая геометрия у них принципиально разная.
Диаметры бурения: как выбрать под задачу
Диаметр шнека напрямую определяет, под какую конструкцию пойдёт скважина или лунка. Ниже — практические ориентиры по наиболее распространённым задачам частного строительства.
- 100–150 мм — столбики для лёгкого забора из профнастила или сетки-рабицы, опоры малых форм, посадочные ямы для деревьев.
- 200–250 мм — стандарт для заборных столбов из профильной трубы 80×80 или 100×100 мм, опоры ворот и калиток.
- 300–350 мм — сваи под лёгкий каркасный дом, опоры навесов и беседок, столбы линий электропередачи на участке.
- 400–500 мм — буронабивные сваи под дом с кирпичными или газобетонными стенами, опоры для тяжёлых ворот.
- 600–800 мм — сваи под тяжёлые конструкции, фундаменты с расширенной пятой (сваи «ТИСЭ»).
При выборе диаметра закладывайте зазор: диаметр шнека должен быть на 20–30 мм больше наружного диаметра сваи или трубы, чтобы обеспечить нормальное бетонирование и не нарушить целостность стенок скважины при погружении арматурного каркаса.
Гидробуры: параметры, которые важны при выборе
Гидробур (или буровая головка, привод шнека) — ключевой элемент навесного комплекта. Его основные рабочие параметры — крутящий момент (в Н·м или кгс·м) и частота вращения (об/мин). Эти два показателя находятся в обратной зависимости: чем выше момент — тем ниже скорость вращения при той же гидравлической мощности.
Для мягких грунтов и небольших диаметров достаточно гидробура с моментом 800–1 500 Н·м. Для плотных глин, мёрзлого грунта и диаметров свыше 400 мм нужен момент от 3 000 Н·м и выше. Недостаточный крутящий момент — главная причина отказов при бурении: шнек перестаёт углубляться, начинает «вязнуть», перегревается гидравлика базовой машины.
Второй важный параметр — тип хвостовика (посадочного гнезда под шнек). Наиболее распространены: шестигранник 65 мм, круглый хвостовик 65 или 75 мм, а также фирменные стандарты крупных производителей. Перед арендой оснастки убедитесь, что хвостовик шнека совпадает с гнездом гидробура — переходники существуют, но снижают жёсткость системы и ресурс соединения.
Совместимость с базовой техникой: экскаваторы и тракторы
Навесное буровое оборудование адаптируется под два основных типа базовых машин. У каждого — свои требования к гидравлике и механике навески.
Экскаваторы
Гидравлические экскаваторы массой от 3 до 30 т — наиболее распространённая база для навесного бурового оборудования. Гидробур подключается к дополнительному гидравлическому контуру (второму или третьему). Ключевое условие — расход масла и давление в дополнительном контуре должны соответствовать паспортным требованиям гидробура.
Например, лёгкий гидробур для экскаватора класса 3–5 т потребляет 40–60 л/мин при давлении 200–220 бар. Тяжёлый гидробур для машины класса 14–20 т — 90–130 л/мин при 280–320 бар. Несоответствие этих параметров приводит либо к недостаточному моменту, либо к перегреву гидросистемы базовой машины.
Тракторы с навесным устройством
Тракторы (в том числе минитракторы мощностью от 25 л.с.) оснащаются буровым оборудованием через трёхточечную навеску и привод от вала отбора мощности (ВОМ) или через отдельный гидравлический контур. ВОМ-привод проще в обслуживании, но ограничен скоростью вращения и крутящим моментом — для тяжёлых грунтов и крупных диаметров его, как правило, не хватает.
Для тракторов мощностью 60–90 л.с. с гидравлическим приводом доступны шнеки диаметром до 400–500 мм в средних грунтах. При выборе оснастки для трактора уточняйте у подрядчика, какой именно привод установлен на машине, — это напрямую влияет на возможные диаметры и глубину бурения.
На что обратить внимание при заказе навесного бурового оборудования
При аренде навесного комплекта вместе с базовой машиной проверьте несколько параметров до начала работ.
- Состояние зубьев шнека — изношенные режущие пластины увеличивают время бурения в 1,5–2 раза и создают риск прихвата инструмента в грунте.
- Совместимость диаметра шнека с задачей — уточните диаметр сваи или трубы и выбирайте шнек с запасом 20–30 мм.
- Наличие удлинителей нужной длины — стандартная секция шнека часто не перекрывает проектную глубину, поэтому набор штанг-удлинителей должен быть в комплекте аренды.
- Гидравлическая совместимость гидробура с экскаватором или трактором — уточните расход масла и рабочее давление у оператора техники.
- Наличие фиксатора глубины или ограничителя хода — это упрощает выдержку одинаковой глубины при бурении ряда свай под забор или фундамент.
Навесное буровое оборудование — инструмент с высокой технической нагрузкой. Правильный подбор шнека и гидробура под конкретную задачу экономит время и деньги сильнее, чем любая торговля за цену аренды.
